发布日期:2025-07-05 18:47 浏览次数:
作为仅次于氮气的第二大工业气体,高纯氧气(≥99.995%)在医疗、电子和冶金等领域具有关键作用。以下是深度技术分析:
特性 | 技术指标 |
---|---|
沸点(1atm) | -183℃(90.2K) |
氧化性 | 强氧化剂(仅次于氟) |
纯度分级 | 3N(99.9%)→6N(99.9999%) |
关键杂质 | Ar<5ppm,THC<0.1ppm |
医疗级要求 | CO₂<300ppm,H₂O<67ppm |
(1)主流生产技术对比
工艺 | 原理 | 纯度上限 | 能耗(kWh/m³) |
---|---|---|---|
深冷空分 | 空气液化精馏 | 99.9999% | 0.12-0.15 |
PSA/VSA | 分子筛吸附 | 99.5% | 0.25-0.35 |
电解水 | 2H₂O→2H₂+O₂ | 99.999% | 4.5-5.5 |
(2)电子级纯化流程
graph LR
A[液氧] --> B[低温精馏(-190℃)]
B --> C[催化除氢(Pd/Al₂O₃)]
C --> D[吸附除碳氢]
D --> E[终端过滤(0.01μm)]
关键控制点:
氩含量<1ppm(需氩馏分抽除)
油分<0.01mg/m³
(1)高压气态储存

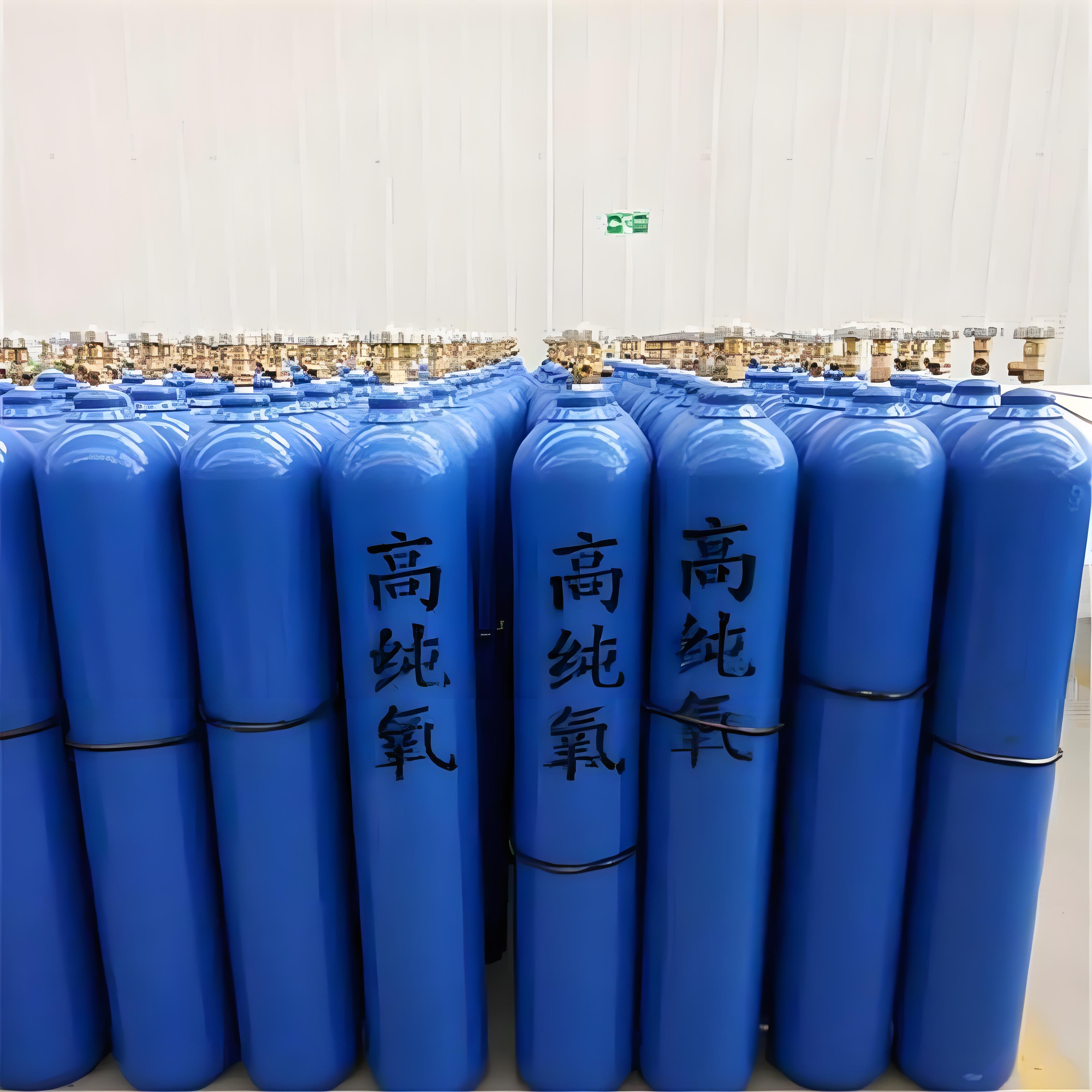

钢瓶参数:
无缝钢瓶(GB5099标准)
工作压力:15MPa
水压试验:22.5MPa
管道输送:
316L不锈钢管(内表面Ra<0.8μm)
(2)液态储运
储罐特性:
真空粉末绝热(日蒸发率<0.15%)
安全泄放阀设定0.8MPa
(1)半导体制造
氧化工艺:
干法氧化(1000℃,O₂流量5SLM)
栅氧厚度控制±0.1nm
光刻:
光刻类型 | 氧气纯度要求 | 作用 |
---|---|---|
DUV | 99.999% | 防止有机污染 |
EUV | 99.9999% | 减少等离子体杂质 |
(2)医疗健康
呼吸治疗:
ICU用氧:93±3%浓度(ISO 80601-2-69)
流量精度:±5%(0.5-25L/min)
高压氧舱:
治疗类型 | 压力范围 | 氧浓度 |
---|---|---|
常规治疗 | 2-2.5ATA | 100% |
创伤治疗 | 2.8-3.0ATA | 100% |
(3)冶金工业
电弧炉炼钢:
吨钢耗氧50-60m³
纯度>99.7%
铜冶炼:
富氧浓度28-35%
节能15-20%
(1)检测标准
检测项目 | 方法标准 | 仪器精度 |
---|---|---|
氩含量 | GC-TCD | 0.1ppm |
总烃 | GC-FID | 0.01ppm |
颗粒物 | ISO 8573-1 | 0.1μm |
(2)认证要求
电子级:SEMI C3.48
医用级:USP/EP/JP药典
食品级:GB 31633-2014
(1)市场数据
2023年需求量:2500万吨
电子级自给率:40%
价格区间:
类型 | 价格(元/m³) |
---|---|
工业氧 | 0.8-1.2 |
医用氧 | 3.5-5.0 |
电子级氧 | 50-120 |
(2)技术突破
国产6N纯化装置:
杭氧集团研发成功
氩含量<0.5ppm
智能监测:
在线露点仪(±0.5℃)
物联网远程调控
(1)新型纯化技术
非低温分离:
氧选择性膜(通量>100GPU)
金属有机框架吸附剂
等离子体纯化:
残余碳氢<0.001ppm
(2)医疗创新
智能氧疗系统:
SpO₂反馈调节(精度±1%)
5G远程监护
(3)绿色制备
光伏驱动电解:
吨氧耗电4.2MWh
碳足迹降低90%
电子级依赖进口:
突破高精度氩分离技术
开发在线分析仪器
安全风险:
推广铜合金管道(燃速降低80%)
智能氧浓度监控系统
标准升级:
制定3nm芯片用氧标准
统一全球医用氧规范
预计2026年全球高纯氧市场将达$85亿,建议重点布局:
半导体级纯化设备
智能医疗气体系统
绿色空分技术
