高纯氩气（High-Purity Argon, Ar）技术全解析

氩气作为空气中含量最高的稀有气体（0.93%体积比），其高纯产品在尖端制造和科研领域具有不可替代的作用。以下是高纯氩气的专业技术分析：

1. 核心物性参数

2. 工业化制备工艺

（1）空分精馏工艺

graph TB
A[压缩空气] --> B[分子筛纯化]
B --> C[主塔精馏(-193℃)]
C --> D[粗氩塔(90%Ar)]
D --> E[催化除氧(加氢)]
E --> F[低温吸附]
F --> G[高纯氩产品]

• 技术亮点：

  • 氩馏分抽口位置控制（主塔第28-32块塔板）

  • 钯催化剂除氧（残余O₂＜0.1ppm）

（2）纯化技术对比

3. 储运技术方案

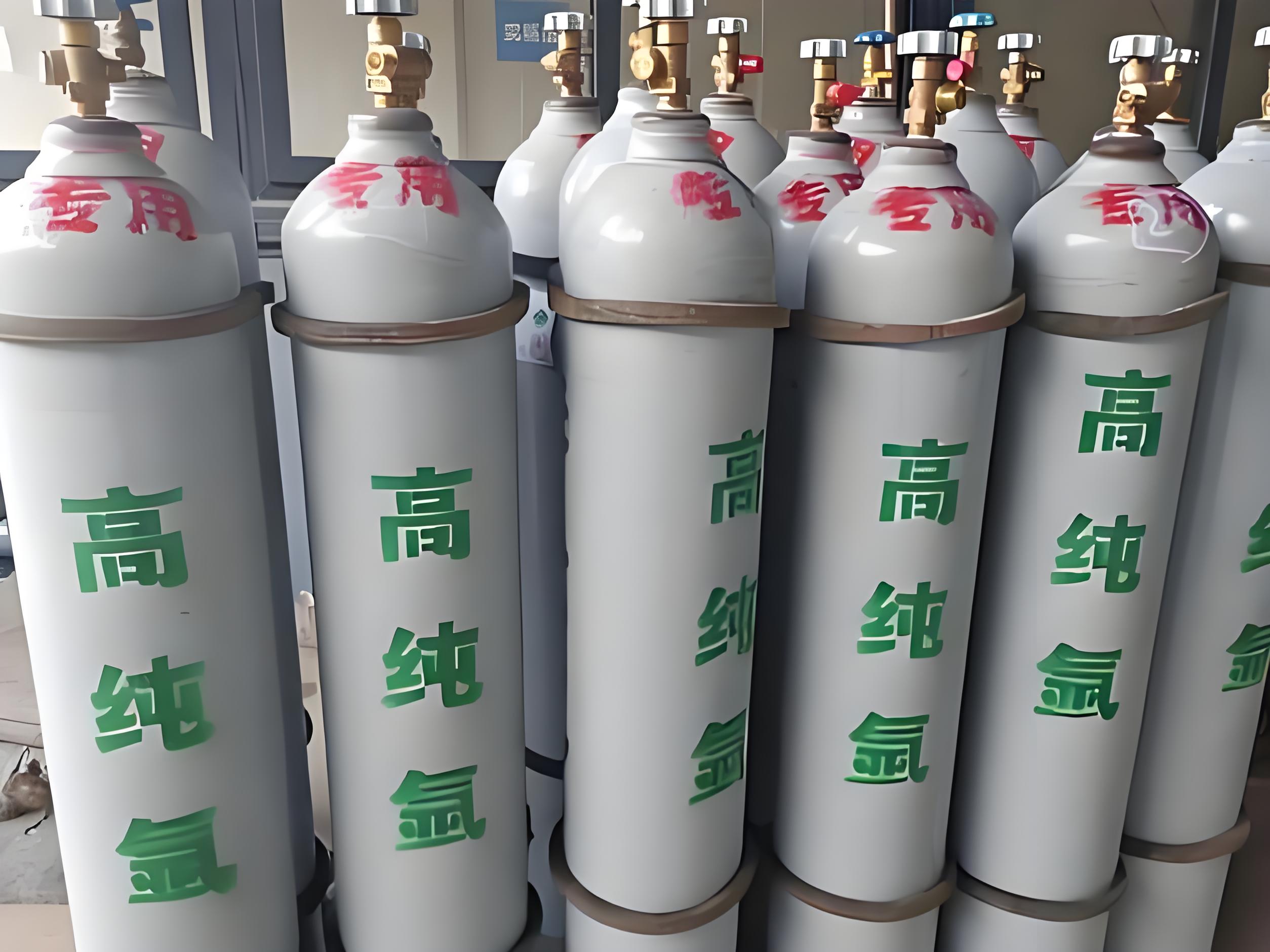

（1）高压气瓶存储

• 47L钢瓶参数：

  • 工作压力：15MPa

  • 净重：80kg

  • 氩气量：7m³（标准态）

（2）液氩储运系统

• 真空绝热罐：

  • 日蒸发率：0.08%-0.15%

  • 典型容积：20-200m³

• 汽化装置：

  • 水浴式汽化器（50-300Nm³/h）

4. 关键应用领域

（1）半导体制造

• 单晶硅生长：

  • 直拉法（CZ）保护气

  • 纯度要求：≥6N，SiH₄＜0.01ppm

• 溅射镀膜：

  • Ar⁺等离子体源（纯度影响膜层电阻）

（2）焊接保护

• TIG焊接：

  • 航空铝焊接（AC模式）

  • 流量控制：8-15L/min

• 激光焊接：

  • 304不锈钢保护（氧含量＜50ppm）

（3）分析仪器

• ICP-MS载气：

  • 要求7N级纯度

  • 金属杂质＜0.1ppt

（4）科研领域

• 暗物质探测：

  • 液氩时间投影室（LArTPC）

  • 纯度要求：⁸⁹Kr＜0.1μBq/kg

5. 质量控制体系

（1）关键检测技术

（2）认证标准

• 电子级：SEMI C3.30 Grade E

• 医药级：USP/EP认证

• 食品级：GB 29202-2012

6. 中国产业现状

（1）市场数据

• 2023年需求量：120万吨

• 电子级自给率：45%

• 价格区间：

  • 工业级：8-12元/m³

  • 电子级：80-150元/m³

（2）技术突破

• 国产7N纯化装置：

  • 中船718所研发成功

  • Kr含量＜5ppb

• 智能储运系统：

  • 带压力-温度联锁控制

  • 泄漏监测灵敏度1ppm

7. 技术发展趋势

（1）纯化技术

• 低温精馏-吸附耦合：

  • 能耗降低30%

  • 纯度提升至7N5

• 等离子体纯化：

  • 残余氧＜0.001ppm

（2）回收利用

• 半导体厂氩气闭环系统：

  • 回收率＞90%

  • 纯化成本降低40%

（3）数字化管理

• 钢瓶RFID追踪：

  • 全生命周期数据记录

  • 自动充装匹配

行业挑战与对策

1. 电子级进口依赖：

   • 加快高纯钯膜纯化器国产化

2. 氪杂质控制：

   • 开发低温吸附剂（Kr/Ar分离系数＞1000）

3. 储运安全：

   • 推广复合材料气瓶（爆破压力＞45MPa）

   •
